SYSTEM STEROWANIA I WIZUALIZACJI

INSTALACJI ROZŁADUNKU WĘGLA I NAWĘGLANIA

 System sterowania i kontroli pracy instalacji rozładunku węgla i nawęglania jest zbudowany na dwóch poziomach:

na poziomie I - bezpośredniego sterowania i wizualizacji pracy instalacji nawęglania

na poziomie II - bilansowania węgla


Poziom I w bezpośrednim sterowaniu obiektami pracują:

  • dwa sterowniki programowalne GE-Fanuc 90-30

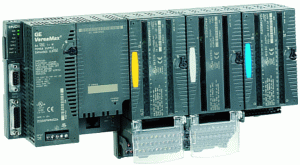

  • osiem rozproszonych jednostek zdalnych wejść/wyjść typu VersaMax,
  •  redundantna sieć sterownicza Genius
  •  sieci Ethernet
  •  cztery wagi przenośnikowe

 Na poziomie kontroli operatorskiej pracy obiektu pracuje układ wizualizacji w postaci dwóch zestawów komputerowych PC pod systemem operacyjnym Windows XP, na których pracuje system wizualizacyjny InTouch z oprogramowaniem aplikacyjnym w postaci ekranów technologicznych, stacyjek sterowniczych, ekranów alarmowych.

 Obie stacje operatorskie posiadają to samo oprogramowanie aplikacyjne dla identycznego zestawu ekranów, co oznacza, że każda stacja może samodzielnie kontrolować cały obiekt, a jednocześnie mogą zostać utworzone dwa równorzędne stanowiska operatorskie z pełnym zestawem funkcji, stanowiące w pełni redundantny układ wizualizacji obiektu.

 Zadaniem wizualizacji jest: pokazanie aktualnego stanu i pracy obiektu na ekranach technologicznych w trybie czasu rzeczywistego, zapewnienie możliwości sterowania obiektem z ekranów technologicznych, alarmowanie obsługi operatorskiej poprzez zestaw funkcji alarmowych na ekranach technologicznych, zapamiętywanie i możliwość odtworzenia sytuacji alarmowych w przeszłości w postaci spisu alarmów w kolejności ich powstawania
